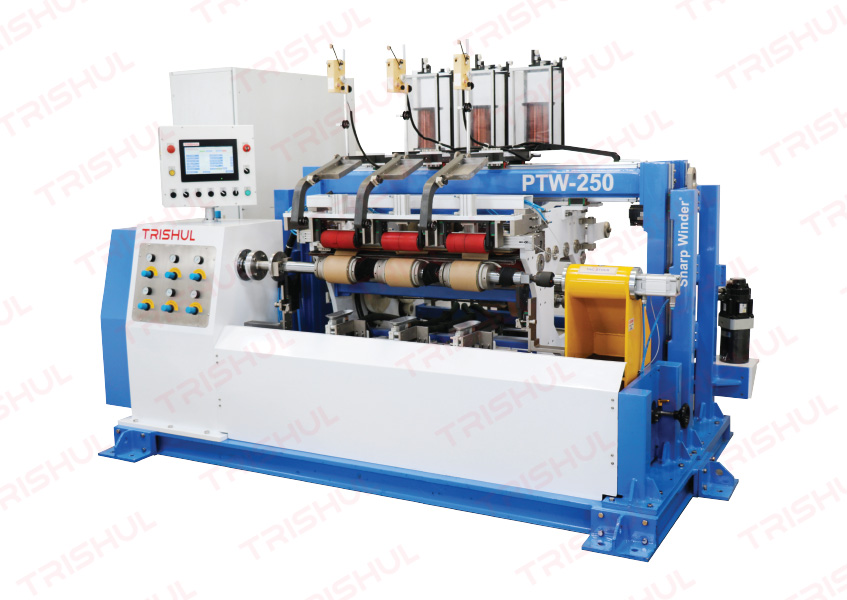

PT Bobin Sarım Makinesi
PTW Serisi Otomatik PT Bobin Sarma Makineleri, yüksek gerilim ölçü transformatörlerinin YG bobinlerini sarmak üzere tasarlanmış ve geliştirilmiştir.
Bu makine, tek bir sarım mili üzerinde birden fazla bobinin aynı anda sarılmasına olanak tanır. Servo kontrollü sistem, iletkenin ve izolasyon malzemesinin yüksek hızda ve gerekli gerginlik seviyesinde hassas biçimde sarılmasını sağlar. Kademeli kâğıt kesme ünitesi, operatör müdahalesini azaltarak üretkenliği artırır. İzolasyon kâğıdının manuel olarak kesilmesi ve bobine yapıştırılması ihtiyacı tamamen ortadan kaldırılmıştır. Kapalı çevrim otomatik tutkallama mekanizması, izolasyon kâğıdının sarım katları arasına güvenli ve düzgün biçimde yapışmasını sağlar.
Ürün Detayları
MAKİNE TASARIMI
Makine, tüm bileşenleri ve kontrol sistemlerini bünyesinde barındıracak şekilde robotik kaynaklı çelik konstrüksiyon üzerine monte edilmiştir.
Makine aşağıdaki ana bileşenlerden oluşur:
- Ana sarım kafası
- Travers ünitesi
- Punta başlığı
- Sarım mandreli
- Tutkallama mekanizması
- Kâğıt besleme ünitesi
- Kontrol konsolu
ANA SARIM KAFASI
Ana sarım kafası, tek milli ve yandan yüklemeli tiptedir. Hassas AC servo motor ve kapalı çevrim kontrol sistemi sayesinde sürekli ve kademesiz hız ayarı sağlar.
TRAVERS ÜNİTESİ
Travers ünitesi, yüksek hassasiyetli kılavuz raylar üzerine monte edilmiş, düşük boşluklu ve yüksek hassasiyetli vidalı mil mekanizmasına sahiptir.
Yuvarlak iletkenlerin düzgün şekilde yönlendirilmesini sağlar ve programlanabilir gerginlik kontrol sistemiyle donatılmıştır.
PUNTA BAŞLIĞI
Punta başlığı pnömatik olarak çalışır ve mandrel ile kapalı çevrim emniyet kilitleme sistemine sahiptir.
SARIM MANDRELİ
Sarım mandreli, doğrudan tahrikli bir mile sahiptir. Konik bağlantı düzeni sayesinde farklı iç çaplara sahip bobinlerin bağlanmasına olanak tanır.
TUTKALLAMA MEKANİZMASI
Tutkallama mekanizması, katlar arası izolasyon malzemesinin sabitlenmesi için kullanılır.
Pnömatik kontrollü sistem, uygulanacak tutkalın sayısı ve türüne göre programlanabilir.
KÂĞIT BESLEME ÜNİTESİ
İzolasyon kâğıdı otomatik olarak beslenir. Programlanan parametrelere göre her katta kademeli kesim işlemi ve katman oluşturma uygulaması gerçekleştirilir.
KONTROL KONSOLU
Makine, dokunmatik ekranlı operatör arayüzüne sahip programlanabilir mantık denetleyicisi kontrollü bir sistemle donatılmıştır.
Teknik Özellikler
| Bobin Sayısı | 1 / 2 / 3 / 4 bobin |
| Bobin Çapı | Minimum 70 mm, maksimum 250 mm |
| Mandrel Dâhil Bobin Ağırlığı | 3 bobin için maksimum 100 kg |
| Merkez Yüksekliği | 950 mm |
| Mil Motoru | AC servo motor |
| Sarım Hızı | Maksimum 1500 dev/dak |
| Punta Başlığı Tipi | Pnömatik kumandalı |
| Punta Mili Stroku | 75 mm |
| Travers Strok Uzunluğu | Maksimum 250 mm |
| Travers Motoru ve Sürücüsü | AC servo motor, Yaskawa marka |
| İzolasyon Kâğıdı Kalınlığı | 1,5 - 5 mil |
| İzolasyon Kâğıdı Genişliği | Minimum 50 mm, maksimum 200 mm |
| Gerginlik Aralığı | Tel çapına bağlı olarak 50 - 500 g |
| Tel Çapı | 0,1 - 0,5 mm |
| Gergi Sistemi Tipi | Manyetik gergi sistemi / Servo kontrollü |
| Kontrolör | PLC tabanlı kontrol sistemi |
| Operatör Arayüzü | 10 inç HMI |
| Güç Gereksinimi | 415 V AC, 3 faz, 50 Hz, 11 kVA |
