Yüksek Gerilim Bobin Sarım Makinesi
Şerit Tipi İzolasyon, Otomatik Kesme ve Yeniden Besleme Üniteli Yüksek Hassasiyetli Otomatik YG Bobin Sarma Makinesi
Otomatik Yüksek Gerilim Bobin Sarma Makinesi, yağlı tip dağıtım transformatörleri için kademeli katlar arası izolasyon ve uç dolgu uygulamalarıyla yüksek kaliteli YG bobinleri sarar. Dar genişlikteki izolasyon şeridi otomatik olarak beslenir ve programlanabilir kademeli izolasyon düzenine göre sarılır. Uç dolgu oluşturulduktan sonra izolasyon şeridi otomatik olarak kesilir, sabitlenir ve yeniden beslenir. Bu işlem, bir sonraki soğutma kanalı veya kademe bağlantısı beslenene kadar operatörün manuel müdahalesine olan ihtiyacı ortadan kaldırır. Sharp Winder Serisi Otomatik YG Bobin Sarma Makineleri, tasarıma uygun tüm otomatik sarım işlemlerini izlemek ve gerçekleştirmek için yüksek performanslı, endüstriyel bilgisayar tabanlı bir kontrol sistemiyle donatılmıştır.
Ürün Detayları
MAKİNE TASARIMI
Otomatik YG bobin sarma makineleri, tüm kontrol sistemlerini ve bileşenleri bünyesinde barındıracak şekilde robotik kaynaklı çelik konstrüksiyonla tasarlanmıştır.
Komple makine aşağıdaki ana bileşenlerden oluşur:
- Yan destekli ana sarım kafası
- Katlar arası izolasyon açıcı ünitesi
- Otomatik izolasyon kesme ve besleme ünitesi
- Otomatik izolasyon şeridi sabitleme ünitesi
- Yuvarlak iletken açıcı ünitesi
ANA SARIM KAFASI
Ana sarım kafası, robotik kaynaklı çelik konstrüksiyon gövdeye sahiptir. Doğrudan tahrikli şafta bağlı asenkron AC redüktörlü motor ve kapalı çevrim makine kontrolörü sayesinde hassas ve kademesiz hız ayarı sağlar.
KATLAR ARASI İZOLASYON AÇICI ÜNİTESİ
Katlar arası izolasyon açıcı ünitesi, iki adet izolasyon şeridi rulosunun yüklenmesine olanak sağlayacak şekilde tasarlanmıştır. Rulolardan biri doğrudan sarım için, diğeri ise makinenin iki kâğıtlı çalışma yöntemini otomatik olarak seçtiği durumlarda otomatik kesme ve besleme işlemi için kullanılır.
OTOMATİK İZOLASYON KESME VE BESLEME ÜNİTESİ
Otomatik katlar arası izolasyon kesme ve besleme ünitesi, kademeli izolasyon uygulamasının yanı sıra otomatik uç dolgu oluşturma, izolasyon kâğıdı besleme ve kesme özelliklerine sahiptir.
İzolasyon kâğıdı kalınlık aralığı 0,05 ile 0,50 mm arasındadır.
Ünite, AC servo motor ve hareketli gergi makaralarıyla çalışan programlanabilir bir gerginlik kontrol sistemiyle donatılmıştır.
İki ve üç şeritli çalışma prensibine sahip otomatik kademeli katlar arası izolasyon uygulaması, kapalı çevrim travers sistemiyle gerçekleştirilir.
Üçüncü izolasyon şeridi, uç dolgu ve kat izolasyonu uygulamalarında ilave şerit beslemek amacıyla kullanılır.
OTOMATİK İZOLASYON ŞERİDİ SABİTLEME ÜNİTESİ
Kendinden döner dişli çark, uç dolgu işlemi tamamlandıktan sonra izolasyon şeridini sabitlemek üzere devreye girer.
YUVARLAK İLETKEN AÇICI ÜNİTESİ
Tel açıcı sehpası, emaye kaplı telin zarar görmesini önlemek amacıyla keçe tutuculu bir tel kılavuz sistemiyle donatılmıştır.
Ayrıca telin aşınmadan ve sürtünme kaynaklı hasar oluşmadan ilerlemesini sağlamak için makara ve seramik kılavuzlar kullanılır.
Ürün Videosu
Yüksek Gerilim Bobin Sarım Makinesi Seri Seçenekleri
Yüksek Gerilim Bobin Sarım Makinesi ürün ailesi, farklı operasyon ihtiyaçlarına göre farklı seri seçenekleriyle sunulmaktadır.

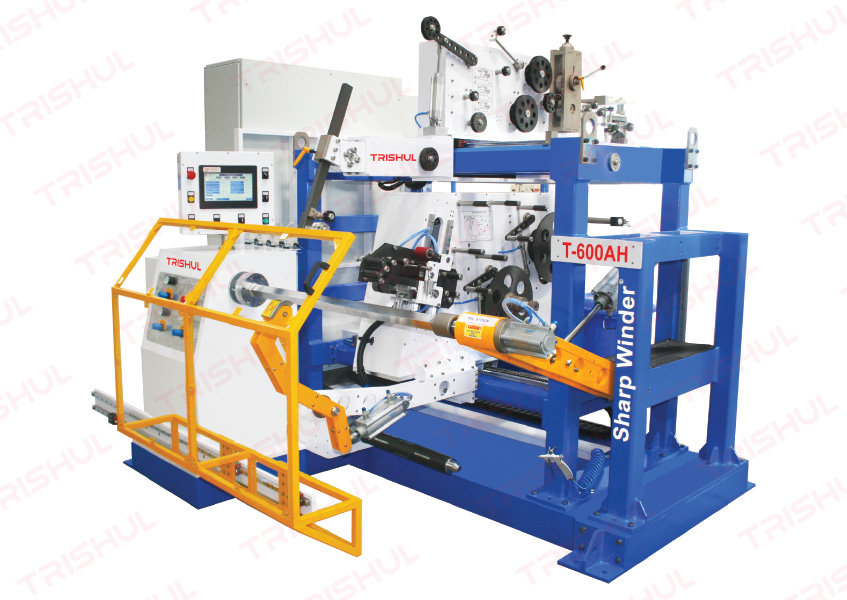

T600 AH

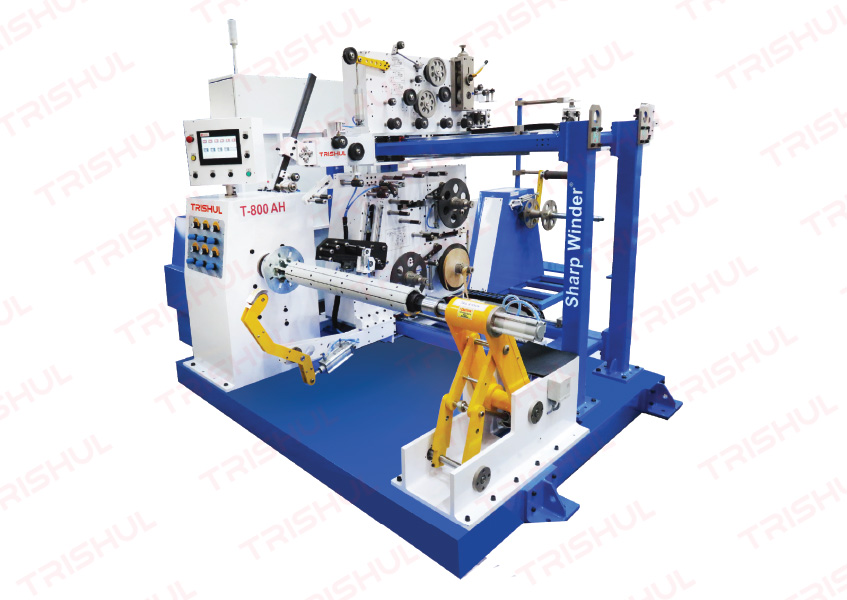

T800 AH

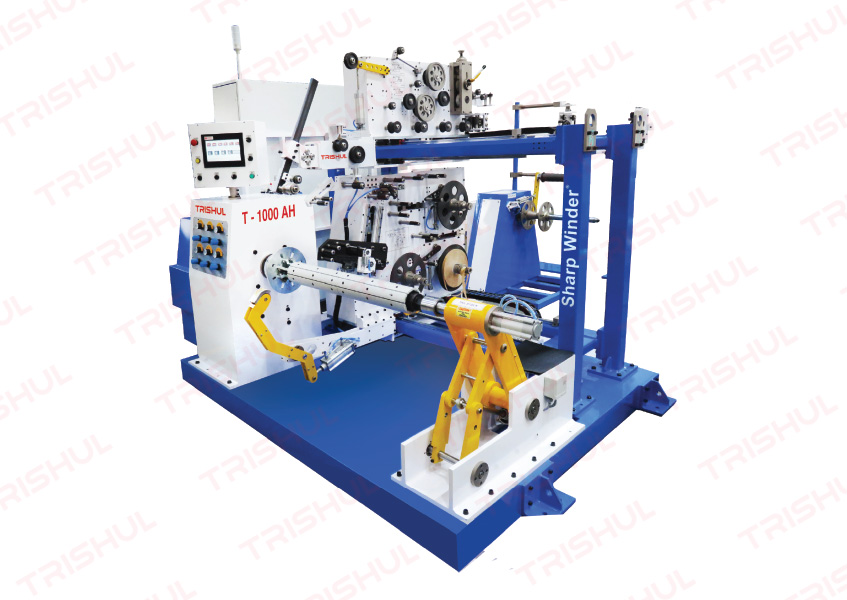

T1000 AH
KARŞILAŞTIRMA TABLOSU
| Teknik Özellik | T600AH | T800AH | T1000AH |
|---|---|---|---|
| Maksimum Sarım Genişliği | 600 mm | 800 mm | 1000 mm |
| Makine Tipi | Otomatik | Otomatik | Otomatik |
| Bobin Şekli | Yuvarlak / Oval / Dikdörtgen | Yuvarlak / Oval / Dikdörtgen | Yuvarlak / Oval / Dikdörtgen |
| Maksimum Bitmiş Bobin Dış Çapı | 600 mm | 650 mm | 700 mm |
| Maksimum Bitmiş Bobin Ağırlığı | 150 kg | 300 kg | 300 kg |
| Punta Başlığı | Pnömatik Kumandalı | Pnömatik Kumandalı | Pnömatik Kumandalı |
| İletken Malzemesi | Alüminyum / Bakır | Alüminyum / Bakır | Alüminyum / Bakır |
| Sarım Hızı | 0–500 dev/dak | 0–380 dev/dak | 0–380 dev/dak |
| İzolasyon Besleme | Otomatik Besleme | Otomatik Besleme | Otomatik Besleme |
| İzolasyon Tipi | Kademeli Kat İzolasyonu / Tam Genişlikte Kâğıt | Kademeli Kat İzolasyonu | Kademeli Kat İzolasyonu |
| Yuvarlak Alüminyum Tel Ölçüsü | 1,0–3,5 mm | 0,8–3,5 mm | 0,8–3,5 mm |
| Yuvarlak Bakır Tel Ölçüsü | 0,8–3,0 mm | 1,0–4,0 mm | 1,0–4,0 mm |
| Dikdörtgen Alüminyum Şerit Ölçüsü | Belirtilmemiş | 4 × 12 mm | 4 × 12 mm |
| Dikdörtgen Bakır Şerit Ölçüsü | Belirtilmemiş | 4 × 12 mm | 4 × 12 mm |
| HMI Ekranı | 10 inç | 12 inç | 12 inç |
